BASY板框式加压滤油机

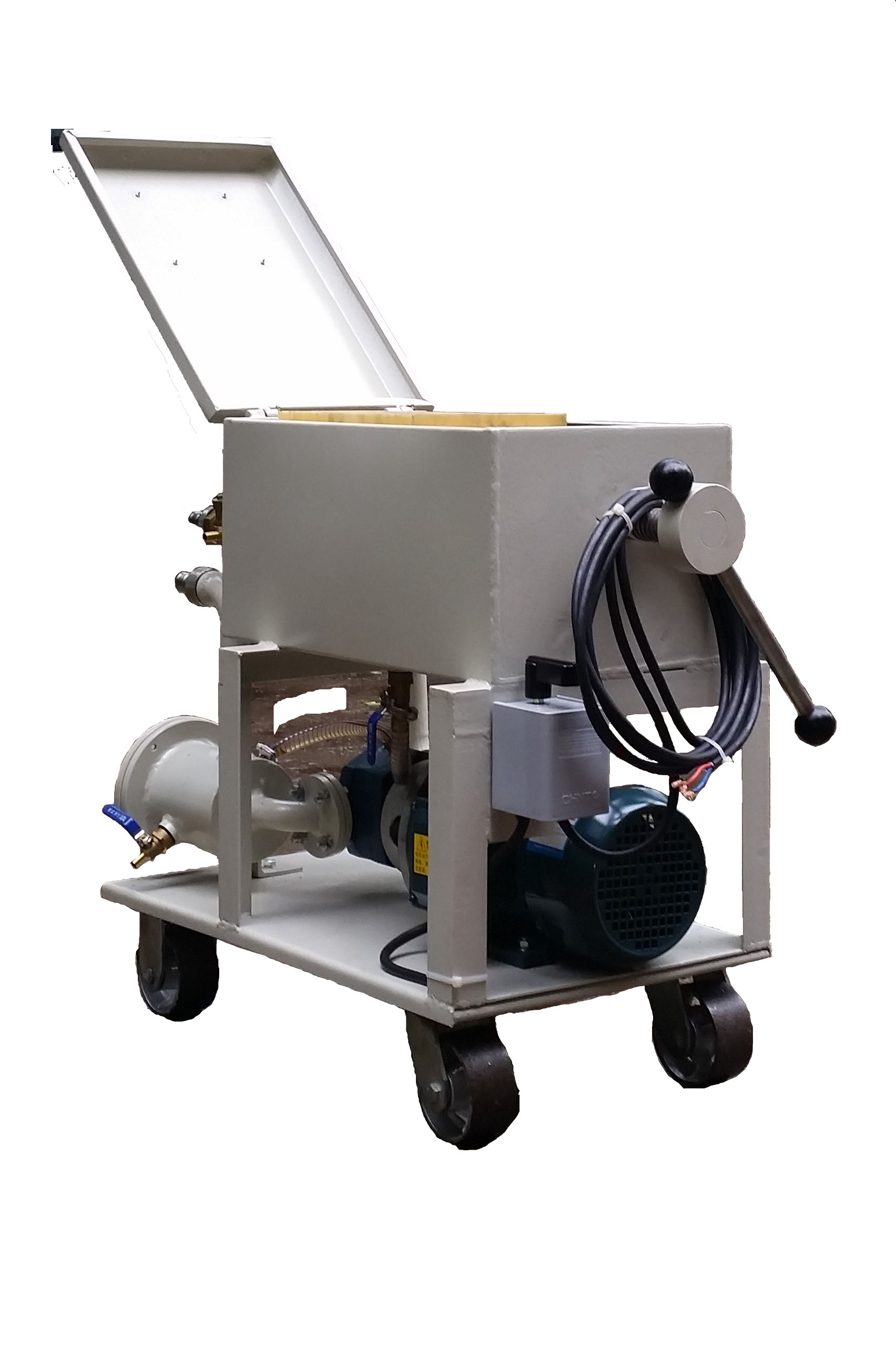

带接油盘板框滤油机是根据方便用户在生产、操作、检修等方面的需求设计的产品。在油盘上面固定着板框式加压滤油机，在油盘下面固定四个轮子和一个放油孔。轮中两个轮是定轮，其余两个轮是转向轮。放油孔根据需要随时可以开和关闭。

型 号	LY-50 BASY0.5/180	LY-100 BASY1.3/280	LY-125 BASY1.8/280	LY-150 BASY2.0/280	LY-200 BASY2.5/280	LY-300 BASY3.5/280
滤油能力	50L/min	100L/min	125L/min	150L/min	200L/min	300L/min
工作压力	＞ 0.5mpa
工作电压	380V/50Hz
板框尺寸	180*180mm	280*280mm
板框材质	铸铁型
电机功率	1.1kw	2.2kw		3kw	4kw	5.5kw
滤纸尺寸	200*200mm	300*300mm
进出口径	25mm	32mm		40mm	50mm
重量	126kg	230kg	250kg	300kg	320kg	400kg

三、 产品结构、工作原理及工艺流程
1. 产品结构


1-油泵总成   2-初滤器   3-过滤床   4-油箱     5-压紧丝杠     6-前支架   7-回油管总成

2. 工作原理图

工作原理：油泵排出的压力油进入虑框空腔后透过滤液滤纸（这个过程中将赃油中杂质阻挡在滤纸的虑框侧油中的水份被滤纸吸收）到滤板一侧，最终汇集洁净从滤油机油管中排出机外。
3、工艺流程
进油口 --->初滤器 ---> 油 泵--->排送管 ----> 滤 框 ----> 滤 纸 --->滤 板----> 出油口----> 机外机构
四、 操作注意事项：
1、 采用产品佩带的输油管（或用自备输油管）将滤油机进油管和出油管与机外待处理机构相应油管连接好输油管路中要配置相应阀门，并且要夹固好油管头与输油管相连处，以防油泵吸入空气造成流量不足。
2、 根据选购机型功率配置工作场地电源至滤油机接线端子地输电线和地线。要注意防止电器世故的发生。
3、 滤油机过滤床部分的排列按下图执行

注：滤板、滤框的安放方向要注意将带有三角形面的耳子全放在装有排放定一侧
4、 过滤床内部所有零件的安放完成后，旋紧压紧丝杠使其形成密闭滤室，旋压时压紧手柄不许任意加长。
5、 开车前从新检查电路和油路的接法是否正确，否则不许开车运行。
6、 开车初要采用点动方式，判断油泵的旋转方向是否正确，确认选项后，不间断送电运行。
7、 滤油机开车运行后要注意观察，压力表显示数据是否属于正常。正常工作压力是0.05－0.3Mpa,此时的流量可能是不足额定流量
8、 每次的过滤任务完成后，将过滤床中的滤纸全部取出，放入烘干箱中烘干1小时使其充分干燥，以便下次再用
五、 维修保养
1、 整个要保持清洁，压紧丝杠要涂润滑油防锈蚀。
2、 滤板、虑框要轻拿轻放，移动整机有保护措施。
3、 初虑器滤网要经常拆洗。
常见故障：

故 障	原 因
流量不足	油路漏气，管道过长，吸油管口径小
	初滤器滤网堵塞，吸油高度。3m
油压过高	出油管口径小或堵塞，滤纸太赃
	油液粘度过大

六、 随机附件、备件

序号	名称	数量	备注
1	冲孔器	1台
2	管接头	2
3	输油管	2	L=5000
4	滤纸	x	270g/m2

滤纸配额

型号	BASY0.7/280	BASY1.4/280	BASY2.0/280	BASY2.5/280
X	28	52	72	92

说明：滤纸配额是指板框式加圧滤油机工作夹紧1次时的滤纸张数，滤纸是耗材需要另行定货。
七、 需另购附件

序号	型号	名称	电压	功率	温度调节范围	悬挂滤纸数量
1	DH-120	电热烘箱	220V	1.5KW	40-120оC	80-120

 2.       295x295，270克工业滤纸根据客户需要定货。
八、随机文件

序号	文件、名称	数量
1	使用说明书	1
2	出厂检验合格证	1

九、滤油机滤纸工作图
